DILLIDUR 450V

水淬耐磨板

DILLIDUR 450V為出廠交(jiao)貨(huo)狀態平均硬度(du)達450 HBW的耐(nai)磨鋼，其機械性能通過淬(cui)火(huo)獲得。

DILLIDUR 450V推薦在較高磨損環(huan)境中應用，同時(shi)它還具有優(you)良的可加工性(xing)能(neng)(neng)，尤其是焊(han)接性(xing)能(neng)(neng)。

應用(yong)實例：土方機械(xie)、裝載機械(xie)、挖泥船、翻卸式礦車、輸送設備、自卸車、刀刃、切斷破碎(sui)機、廢物處(chu)理(li)及回(hui)收設備等。

產品描述

供貨尺寸
DILLIDUR 450V 可(ke)供厚度為(wei)8mm（1/3英(ying)寸）到100mm（4英(ying)寸），詳情參見(jian)供貨大綱。其(qi)他(ta)尺寸要求(qiu)可(ke)另(ling)議(yi)。

化學成分
基于熔煉分(fen)析(xi)，各(ge)成分(fen)適用以(yi)下極限值（%）

根據厚度不同(tong)，選用下(xia)列一種或(huo)幾種合金元素(su)，以控(kong)制材料淬透性：

鋼水經(jing)全(quan)鎮靜和細晶(jing)粒化處(chu)理。

碳當量參考值：

¹⁾ CEV=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15

²⁾ CET=C+(Mn+Mo)/10+(Cr+Cu)/20+Ni/40

交貨狀態
控溫水淬

交貨狀態機械性能

硬度
室溫硬度：420-480 HBW

橫向試樣室溫拉伸試驗（20mm（0.8英寸）厚鋼板參考值）
抗拉強度：1400 MPa (203 ksi)
屈服點：950 MPa (138 ksi)
延伸率：11% （lo = 5.65 √So)

DILLIDUR 盡管具(ju)有(you)很高(gao)的拉伸性能，但并不(bu)適用(yong)(yong)于(yu)強調安全性的應用(yong)(yong)，此時，請選用(yong)(yong)高(gao)強度(du)鋼板(ban) DILLMAX。

縱向試樣V缺口夏比沖擊試驗（20mm（0.8英寸）厚鋼板參考值）
韌性：-20°C（-4°F），35 J

試驗
表面(mian)布氏硬度每爐（40噸(dun)）測試一(yi)次(ci)。

鋼板標識
在無其(qi)它(ta)約(yue)定的(de)情況下，鋼(gang)板的(de)鋼(gang)印標(biao)識(shi)至少(shao)包括以下內容：

• 牌號（DILLIDUR 450V）
• 爐號
• 母板號和鋼板號
• 鋼廠標志
• 檢驗員標志

加工性能

用(yong)戶采(cai)用(yong)的(de)(de)整套加工工藝及應(ying)用(yong)技術對本材料制造(zao)出的(de)(de)產品的(de)(de)可靠性(xing)至(zhi)關重要。應(ying)確保設計、構造(zao)和加工方法適用(yong)于(yu)本材料，符(fu)合加工者(zhe)須遵(zun)循(xun)的(de)(de)最新加工工藝要求(qiu)及產品的(de)(de)目的(de)(de)用(yong)途要求(qiu)。用(yong)戶應(ying)自行選擇合適的(de)(de)材料，在(zai)兼(jian)顧本材料高強度特性(xing)的(de)(de)同時，應(ying)遵(zun)循(xun)符(fu)合EN 1011-2（焊接）和CEN/TR 10347（成型）中的(de)(de)推薦，以及關于(yu)安(an)全生產的(de)(de)國家規范。

盡管(guan)DILLIDUR 450V具有高硬度和高強(qiang)度的特性，但仍可通過折彎進行冷(leng)成型。應注意的是(shi)，隨(sui)著屈服強(qiang)度的提高，同(tong)樣厚度鋼板所需的成型力也(ye)要提高，回彈力也(ye)會加大。為避(bi)免(mian)邊緣(yuan)開(kai)裂的危險，應打磨冷(leng)彎區(qu)域的火焰(yan)切割邊和剪(jian)切邊。另外，還建議對在折彎時的折彎外側邊緣(yuan)菌性輕微圓滑過渡(du)處理(li)。

加工(gong)過程中，須采取必要(yao)的(de)(de)安全措施，以(yi)防(fang)工(gong)件在成型中萬一(yi)出現斷裂(lie)而造成的(de)(de)人身傷害。

在不產生表面缺陷的情況下(xia)(xia)，冷成型(xing)一般可(ke)滿足以下(xia)(xia)指(zhi)標（t為板厚）：

熱成型
由于DILLIDUR 450V的硬度是在奧(ao)氏(shi)體化溫度加速冷(leng)卻中獲(huo)得的，要(yao)想在熱成(cheng)型(xing)后硬度無明(ming)顯下降，只有(you)在熱成(cheng)型(xing)后重(zhong)新(xin)進行淬火處理才有(you)可能(neng)實現。然而，重(zhong)新(xin)淬火后獲(huo)得的硬度可能(neng)有(you)別(bie)于鋼(gang)板(ban)出廠時測量到的硬度，這是因為加工淬火設備(bei)的冷(leng)卻效率(lv)一般都低于生產(chan)鋼(gang)板(ban)時的淬火設備(bei)。

本(ben)材料可(ke)在加熱至約200°C（390°F）（瞬間可(ke)達250°C），硬度(du)不(bu)會顯著下降。

火焰切割和焊接
火焰切割應(ying)遵循(xun)以(yi)下(xia)最低預(yu)熱溫(wen)度：板厚(hou)26mm以(yi)下(xia)，50°C（122°F），板厚(hou)26~52mm，100°C（212°F）；板厚(hou)52mm以(yi)上，125°C（257°F）。

手工電弧焊(han)應選用(yong)低殘(can)留濕氣的(de)(de)堿性(xing)包敷焊(han)條（必要時，應按(an)焊(han)條生產商的(de)(de)要求進行干燥處理）。

此外，以下(xia)幾(ji)點建議(yi)也(ye)應予以考慮(lv)：

• 進行對接焊時，15mm（0.6英寸）厚以下鋼板在有利的工藝條件下可以不需要預熱。
• 關于DILLIDUR 450V預熱的更多資料，請參見技術手冊“DILLIDUR —— 抗磨損概念”。無論如何都必須避免超過200°C（390°F）的預熱，因為它將造成硬度下降（參見下圖）。
• 定位焊、根部焊道和填充焊道最好選用低屈服強度焊材。如果焊接點需要承受磨損，也只在最后的焊道使用可產生與母板相匹配硬度的耐磨焊材。

熱處理

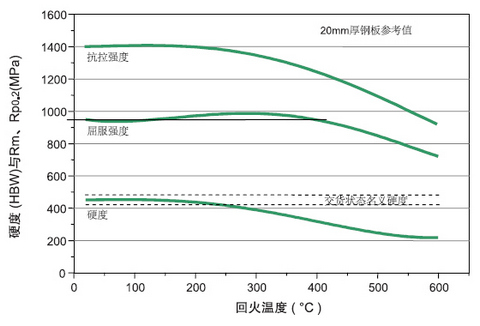

下圖顯示(shi)了硬度(du)(du)(du)和強度(du)(du)(du)隨熱(re)處理溫度(du)(du)(du)的一般變化：

機械加工
DILLIDUR 450V加工(gong)可(ke)使用高速(su)(su)(su)(su)鋼(gang)鉆頭(tou)，尤(you)其是鈷合金高速(su)(su)(su)(su)鋼(gang)鉆頭(tou)。如果(guo)采用適當的進鉆速(su)(su)(su)(su)度和鉆速(su)(su)(su)(su)配合，則(ze)鉆頭(tou)可(ke)以實(shi)現滿(man)意的使用壽命(ming)。

一般交貨技術要求

除另有(you)約定外，一(yi)般(ban)交貨技術要求使用(yong)EN 10021標(biao)準。

公差

除另有約定外(wai)，公差要求(qiu)參(can)照EN 10029，厚度適用A級別(bie)。

表面質量

除另有約(yue)定外，參照(zhao)EN 10163-2標準，適(shi)用A2級別。

總注

如有本(ben)(ben)資料未(wei)涉及的其它特殊要(yao)求(qiu)，請在訂貨前與我們協商。本(ben)(ben)資料介紹內容為(wei)產品描述，并可能(neng)不定期更新(xin)。

關于DILLIDUR 450V的應用和加工，更詳(xiang)細資料請參見技(ji)術手冊“DILLIDUR —— 抗磨損(sun)概念”。

?
