DILLIDUR 500V

水淬耐磨鋼

DILLIDUR 500V為出廠交貨狀態平均硬(ying)度達500 HBW（針對較低(di)厚(hou)度范圍）的耐(nai)磨鋼(gang)，其機械(xie)性能通過淬火(huo)獲得。

DILLIDUR 500V推薦在(zai)極高磨損(sun)環境中使(shi)用，同時它還具有優良的(de)可加工性(xing)能，尤其是焊接性(xing)能。

應用實例(li)：土(tu)方(fang)機械(xie)、裝載(zai)機械(xie)、挖(wa)泥船、翻卸(xie)式礦車(che)、輸(shu)送設備(bei)、自卸(xie)車(che)、刀刃(ren)、切斷破碎機、廢物(wu)處理及(ji)回收(shou)設備(bei)等(deng)。

產品描述

供貨尺寸
DILLIDUR 500V可(ke)供(gong)厚度(du)為8mm（1/3英(ying)寸(cun)）到(dao)100mm（4英(ying)寸(cun)），詳情參見供(gong)貨大綱。其它尺寸(cun)要(yao)求可(ke)另議(yi)。

化學成份
基于熔煉(lian)分析，各成份適用以下極限(xian)值（%）

根據厚度不(bu)同，選用(yong)下列一種(zhong)或幾(ji)種(zhong)合(he)金(jin)元素，以(yi)控制材料淬透性(xing)：

鋼(gang)水經全(quan)鎮靜(jing)和(he)細晶粒化處理。

碳當量參考值：

¹⁾ CEV=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15

²⁾CET =C+(Mn+Mo)/10+(Cr+Cu)/20+Ni/40

交貨狀態
控溫水淬

交貨狀態機械性能

硬度
室溫表面硬度：板厚≤30mm，470-530 HBW

板厚>30mm ，450-530 HBW

橫向試樣室溫拉伸試驗（20mm（0.8英寸）厚鋼板參考值）
抗拉強度：1600 MPa(232 ksi)
屈服點：1100 MPa(160 ksi)
延伸率：9% （lo = 0.65 √So)

DILLIDUR盡管具(ju)有很高(gao)的拉伸性能，但不適用(yong)(yong)于強調安全(quan)性的應用(yong)(yong)，此時，請選用(yong)(yong)高(gao)強度鋼板DILLIMAX。

縱向試樣V缺口夏比沖擊試驗（20mm（0.8英寸）厚鋼板參考值）
韌性(xing)：-20°C（-4°F），25 J

試驗
表面布氏硬度(du)每(mei)爐（40噸(dun)）測試一(yi)次。

鋼板標識
在無其它約定的(de)情(qing)況(kuang)下(xia)，鋼板的(de)鋼印標(biao)識至少包括(kuo)以下(xia)內容：

• 牌號（DILLLIUR 500V）
• 爐號
• 母板號和鋼板號
• 鋼廠標志
• 檢驗員標志

加工性能

用(yong)戶采用(yong)的(de)整套(tao)加(jia)工(gong)(gong)工(gong)(gong)藝(yi)及應(ying)用(yong)技術(shu)對由本材料(liao)制造(zao)出的(de)產(chan)(chan)品(pin)的(de)可靠性至(zhi)關重要(yao)。應(ying)確(que)保設計、構造(zao)和(he)加(jia)工(gong)(gong)方法適(shi)用(yong)于本材料(liao)，符(fu)合加(jia)工(gong)(gong)者須(xu)遵循的(de)最新加(jia)工(gong)(gong)工(gong)(gong)藝(yi)要(yao)求及產(chan)(chan)品(pin)的(de)目的(de)用(yong)途要(yao)求。用(yong)戶應(ying)自行(xing)選擇合適(shi)的(de)材料(liao)，在兼顧(gu)本材料(liao)高(gao)(gao)強度和(he)高(gao)(gao)硬(ying)度特性的(de)同(tong)時，應(ying)遵循符(fu)合EN 1011-2(焊(han)接(jie)）和(he)CEN/TR 10347（成型）中的(de)推薦，以及關于安全生產(chan)(chan)的(de)國家規范。

冷成型
盡管DILLIDUR 500V具(ju)有高硬(ying)度和高強度的(de)(de)(de)特性，但仍可通過折彎(wan)進(jin)行(xing)冷(leng)成(cheng)型。應注意的(de)(de)(de)是，隨著屈服強度的(de)(de)(de)提高，同樣(yang)厚(hou)度鋼板所需的(de)(de)(de)成(cheng)型力也要提高，回彈力也會加大。為避免邊緣開裂的(de)(de)(de)危險(xian)，應打磨冷(leng)彎(wan)區(qu)域的(de)(de)(de)火(huo)焰切(qie)(qie)割邊或剪切(qie)(qie)邊。另(ling)外，還建(jian)議(yi)對在折彎(wan)時承受(shou)張應力的(de)(de)(de)折彎(wan)外側邊緣進(jin)行(xing)輕微原話過渡(du)處理。

加工過程中，須采取必要的安全措施，以防工件在成型中萬(wan)一(yi)出現斷裂而(er)造成的人(ren)身傷(shang)害。

在(zai)不(bu)產(chan)生表面缺陷的(de)情況下，冷成型一般可滿足以下指標（t為(wei)板厚）：

熱成型
由于DILLIDUR 500V的硬(ying)度(du)(du)是(shi)在(zai)(zai)奧氏體化溫度(du)(du)加速冷卻中獲得的，要想在(zai)(zai)熱(re)成型后(hou)硬(ying)度(du)(du)無明(ming)顯下(xia)降(jiang)，只有在(zai)(zai)熱(re)成型后(hou)重新進行淬(cui)火處理才(cai)有可能實(shi)現(xian)。然(ran)而(er)，重新淬(cui)火后(hou)獲得的硬(ying)度(du)(du)可能有別(bie)于鋼(gang)(gang)板(ban)出廠時(shi)測量到的硬(ying)度(du)(du)，這(zhe)是(shi)因為加工淬(cui)火設備的冷卻效率一般都低于生(sheng)產鋼(gang)(gang)板(ban)時(shi)的淬(cui)火設備。

本材(cai)料可在加熱至約200°C（390°F），硬度不會顯著下(xia)降。

火焰切割和焊接
火焰切割應(ying)遵循以下最低預熱溫度(du)：板(ban)厚(hou)26mm以下，60°C（140°F），板(ban)厚(hou)26~70mm，120°C（248°F）；板(ban)厚(hou)70mm以上，150°C（302°F）。

手工電(dian)弧(hu)焊(han)應選用低殘(can)留濕氣的堿(jian)性包敷焊(han)條（必(bi)要時，應按焊(han)條生產商的要求進(jin)行干燥(zao)處(chu)理）。

此外，以下幾點(dian)建議也應(ying)予以考慮：

• 關于DILLIDUR 500V預熱的更多資料，請參見技術手冊“DILLIDUR —— 抗磨損概念”。無論如何都必須避免超過200°C（390°F）的預熱，因為它將造成硬度下降（參見下圖）。
• 定位焊、根部焊道和填充焊道最好選用低屈服強度焊材。如果焊接點需要承受磨損，也只在最后的焊道使用可產生與母板相匹配硬度的耐磨焊材。

熱處理

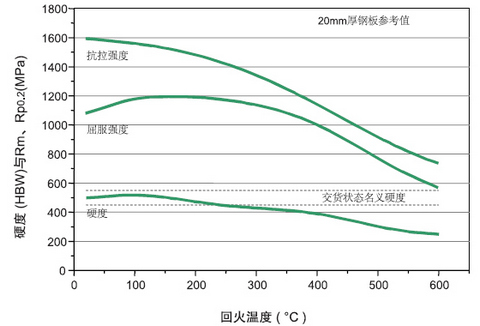

下圖(tu)顯(xian)示了硬度(du)和強度(du)隨熱處理溫度(du)的一(yi)般(ban)變化：

機械加工
DILLIDUR 500V加工可(ke)使(shi)(shi)用高速鋼鉆(zhan)頭，尤其是鈷合金(jin)高速鋼鉆(zhan)頭。如(ru)果采用適當的(de)進(jin)鉆(zhan)速度和鉆(zhan)速配(pei)合，則(ze)鉆(zhan)頭可(ke)以實現滿意的(de)使(shi)(shi)用壽命。

一般交貨技術要求

除另有約定外，一般交貨技(ji)術要(yao)求使用EN 10021標準。

公差

除(chu)另有約(yue)定外，公(gong)差要求參照EN 10029，厚度適用A級別(bie)。

表面質量

除另有(you)約定(ding)外，參照EN 10163-2標(biao)準，適用A2級別。

總注

如(ru)有本資料未(wei)涉(she)及(ji)的其它(ta)特殊要求，請(qing)在訂貨前與我們(men)協商。本資料介紹內容為產(chan)品描(miao)述，并可能不(bu)定(ding)期更新。

關(guan)于DILLIDUR 500V的應用(yong)和加工，更詳細資料請(qing)參見技術手冊(ce)“DILLIDUR —— 抗磨損概念”。
